螺栓斷裂失效分析
更新時間：2023-04-08 21:09:38 字號：T|T
螺栓斷裂失效分析
【失效問題】
某自錨式懸索橋螺栓在服役過程中發生疲勞斷裂，其使用壽命遠低于設計壽命。
【分析流程】

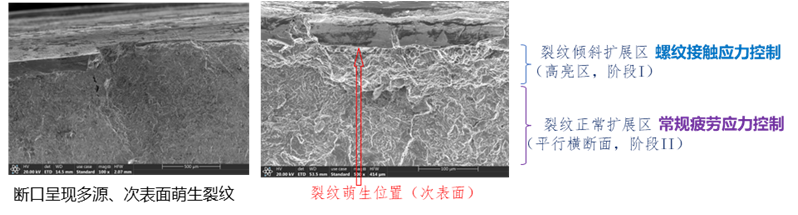

首先，對螺栓材料進行化學元素和力學性能分析，同時對螺紋進行幾何尺寸參數進行測量，評估其是否符合設計標準。然后，對斷口進行形貌分析和顯微組織分析，討論其疲勞失效機理。***后，利用螺紋連接建模軟件建立螺栓連接有限元模型，分析螺紋根部的應力應變場
【失效機理】
經過螺栓斷裂原因的全面分析，得出螺栓斷裂的機理為微動疲勞斷裂，在附加彎矩和豎向載荷作用下，螺紋根部應力大及其幅值高是引起螺栓疲勞斷裂的主要原因。
【解決方案】
優化螺栓連接設計，降低螺栓受到的附加彎矩。通過螺紋幾何參數優化（例如增大過渡圓弧直徑）和表面處理，降低螺紋根部的接觸應力，提高螺栓的疲勞壽命。此外，提高螺栓表面粗造度設計要求。

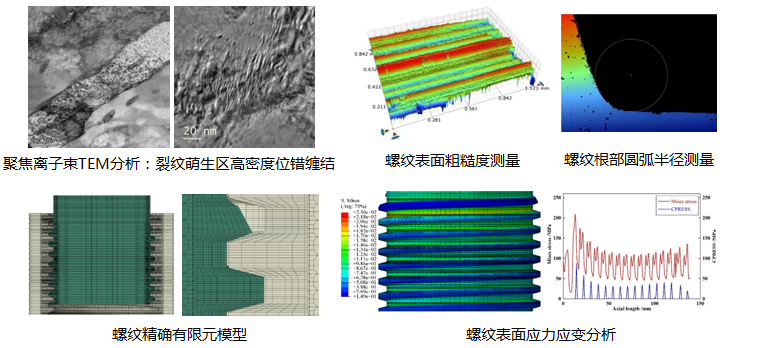

螺紋表面應力應變分析
【失效問題】
某自錨式懸索橋螺栓在服役過程中發生疲勞斷裂，其使用壽命遠低于設計壽命。
【分析流程】
首先，對螺栓材料進行化學元素和力學性能分析，同時對螺紋進行幾何尺寸參數進行測量，評估其是否符合設計標準。然后，對斷口進行形貌分析和顯微組織分析，討論其疲勞失效機理。***后，利用螺紋連接建模軟件建立螺栓連接有限元模型，分析螺紋根部的應力應變場
【失效機理】
經過螺栓斷裂原因的全面分析，得出螺栓斷裂的機理為微動疲勞斷裂，在附加彎矩和豎向載荷作用下，螺紋根部應力大及其幅值高是引起螺栓疲勞斷裂的主要原因。
【解決方案】
優化螺栓連接設計，降低螺栓受到的附加彎矩。通過螺紋幾何參數優化（例如增大過渡圓弧直徑）和表面處理，降低螺紋根部的接觸應力，提高螺栓的疲勞壽命。此外，提高螺栓表面粗造度設計要求。
螺紋表面應力應變分析
